工業轉輪除濕設備的安裝要求（三）

在此前的發布了工業除濕設備安裝要求（一）、（二）中講到安裝的場地、電氣要求和冷水系統的安裝要求。今天要講的是另外一個很重要的：蒸汽管道安裝要求。

工業轉輪除濕設備最重要的部分就是轉輪，除濕原理就是依靠轉輪的不斷再生才能達到穩定、高效的的除濕效果。而轉輪再生的實現是靠加熱后的熱空氣帶走轉輪中的水分實現再生?，F在一般加熱方式有電加熱和蒸汽加熱。今天我們要講的就是蒸汽加熱方式中要工業轉輪除濕設備的安裝要求。

1. 工業轉輪除濕設備對蒸汽的一般性要求

    除濕機蒸汽的使用場合包含不限于再生空氣的加熱、送風溫度的調節。

   轉輪除濕設備所需用的飽和蒸汽，應潔凈無雜質，保證散熱器暢通。

    轉輪除濕設備采用的蒸汽散熱器工作壓力為0.40 MPa(表壓)～0.45 MPa(表壓)。

注意：蒸汽壓力不超過0.5MPa(表壓)，當蒸汽壓力超過該壓力時，必須在散熱器加裝減壓閥。

注意：蒸汽進入換熱器前應設安全閥，安全閥動作壓力整定值不大于0.55MPa（表壓）。如壓力超過安全值造成的換熱器損壞，不在保修范圍內。

      轉輪除濕設備所需用的飽和蒸汽在標準工作壓力0.40 MPa(表壓)狀態下，蒸汽含水量≤2.1kg/m3。為了保證蒸汽的含水量不超標，蒸汽輸送水平直管段建議30米～50米布置一個疏水點（不只是安裝一個疏水閥，而應該設置集水袋和疏水閥）；當蒸汽垂直輸送時，垂直管段的最低端安裝蒸汽疏水閥組；各分汽缸也應安裝蒸汽疏水閥組。

注意：過高的蒸汽含水量會(huì )嚴重縮短蒸汽散熱器使用壽命。

    2.蒸汽進汽閥組的安裝要求

⑴.蒸汽進汽采用比例調節閥自動控制：

        如圖4-4，蒸汽進汽閥組由四只蒸汽截止閥、二只蒸汽過濾、一只蒸汽比例調節閥、一只蒸汽電動開關閥、壓力表及蒸汽管路組成。 安裝時，所有閥組管路的中心線應在同一水平面上。

       轉輪除濕設備開機運行后，首先打開蒸汽電動開關閥，通過調節該開關閥前后的截止閥使再生溫度處于70℃±10℃的范圍內；延時啟動比例調節閥，使實際再生溫度圍繞在目標再生溫度附近運行。

注意：調試時當開關閥門和比例調節閥門全開時，實際再生溫度不允許超過目標再生溫度10℃。

    旁通閥組功能一：可在比例調節閥故障時單獨使用；

    旁通閥組功能二，使用比例調節閥進行自動流量調節時旁通閥提供除濕機加熱器最少的蒸汽流量，可有效地防止比例調節閥啟停對散熱器造成沖擊。

    在有專人操作管理時，旁通閥組可減低配置而僅改為僅配置一只截止閥，但每次除濕機開機后應打開截止閥并調節開度使再生溫度再生溫度處于70℃±10℃的范圍內。關機時應關閉該旁通截止閥。

    ⑵. 蒸汽進汽不采用比例調節閥自動控制：

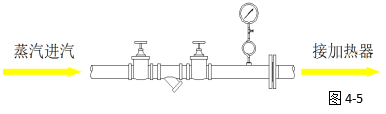

 如圖4-5，當蒸汽進汽不采用比例調節閥自動控制時，閥組由二只截止閥、一只蒸汽過濾器、壓力表和蒸汽管道組成（當蒸汽總管安裝過濾器時，二只截止閥、一只蒸汽過濾器可以簡化成一只截止閥）。

    ⑶. 蒸汽冷凝水疏水閥組的安裝要求

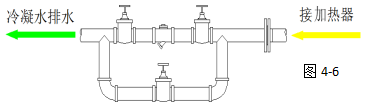

如圖4-6，蒸汽冷凝水疏水閥組由三個蒸汽截止閥、一個疏水閥及蒸汽管路組成。

    安裝時疏水閥組應符合以下要求：

    ①. 閥組的中心線應在同一水平面上；

    ②. 疏水閥應低于散熱器排汽管0.5米以上；

    ③. 當冷凝水排水存在背壓時，應選擇允許相應背壓的疏水器；

注意：嚴禁冷凝水排水管向上爬高！向上爬高造成冷凝水無法正常排出，開機時會(huì )造成“水錘現象”，嚴重縮短蒸汽散熱器的使用壽命。

以上內容為普瑞泰除濕編輯，如需轉載活借用請注明出處！謝謝。
